Lünen liegt am Nordrand des Ruhrgebiets, auf etwa 58 m ü. NHN, und der Baugrund hier ist geprägt von den sandig-kiesigen Ablagerungen der Lippe und feinkörnigen Emscher-Mergeln. Was viele Projektplaner überrascht: Die Erdbebengefährdung ist zwar moderat, aber genau in diesen lockeren, wassergesättigten Sanden kann eine mittelstarke Erschütterung reichen, um Porenwasserüberdrücke aufzubauen. In unserer Erfahrung zeigen Baugrundgutachten in der Lippeaue immer wieder Horizonte, die nach DIN EN 1998-5 als verflüssigungsgefährdet einzustufen sind. Wer in Lünen ein Bauvorhaben mit Fundamenten auf solchen Sedimenten plant, sollte die Bodenverflüssigungsanalyse nicht als optionale Zusatzleistung betrachten, sondern als planmäßigen Bestandteil des geotechnischen Berichts. Die Norm fordert den Nachweis für Bauwerke der Bedeutungskategorie III und IV, aber auch bei sensibler Infrastruktur wie Brücken oder Hochwasserschutzanlagen lohnt sich der genaue Blick auf das Porenwasserdruckverhalten.
Ein Feinkornanteil über 15 % in den Lippesanden kann das Verflüssigungsrisiko in Lünen stärker reduzieren als viele Planer annehmen – vorausgesetzt, man weist es belastbar nach.
Technische Details zur Leistung in Lünen
Lokale geotechnische Bedingungen in Lünen
Die hydrologische Situation in Lünen mit der Lippe und ihren Altarmen erzeugt ein zweigeteiltes Risikoprofil: In Flussnähe stehen die Grundwasserleiter oft weniger als zwei Meter unter Gelände an, was die Verflüssigungsanfälligkeit junger holozäner Sande drastisch erhöht. Auf den höher gelegenen Terrassen und im Bereich der Emscher-Mergel ist das Risiko dagegen meist gering, aber die Übergangszonen sind tückisch – hier wechseln tragfähige und verflüssigungsgefährdete Schichten auf kurzer Distanz. Ein Baugrundmodell, das diese laterale Variabilität nicht abbildet, unterschätzt das Schadenspotenzial bei einem Bemessungserdbeben. Hinzu kommt: In Lünen gibt es zahlreiche Industriebrachen mit künstlichen Auffüllungen, deren dynamisches Verhalten ohne eine Bodenverflüssigungsanalyse kaum seriös zu beurteilen ist. Für eine realistische seismische Mikrozonierung in diesen heterogenen Untergrundverhältnissen empfehlen wir, die Untersuchungskampagne frühzeitig mit dem geotechnischen Fachplaner abzustimmen.
Unsere Leistungen
Unsere geotechnischen Leistungen rund um die Bodenverflüssigungsanalyse in Lünen umfassen die gesamte Bearbeitungskette – von der Erkundung über die Laborversuche bis zur numerischen Auswertung und gutachterlichen Stellungnahme.
Felduntersuchungen für Verflüssigungsgutachten

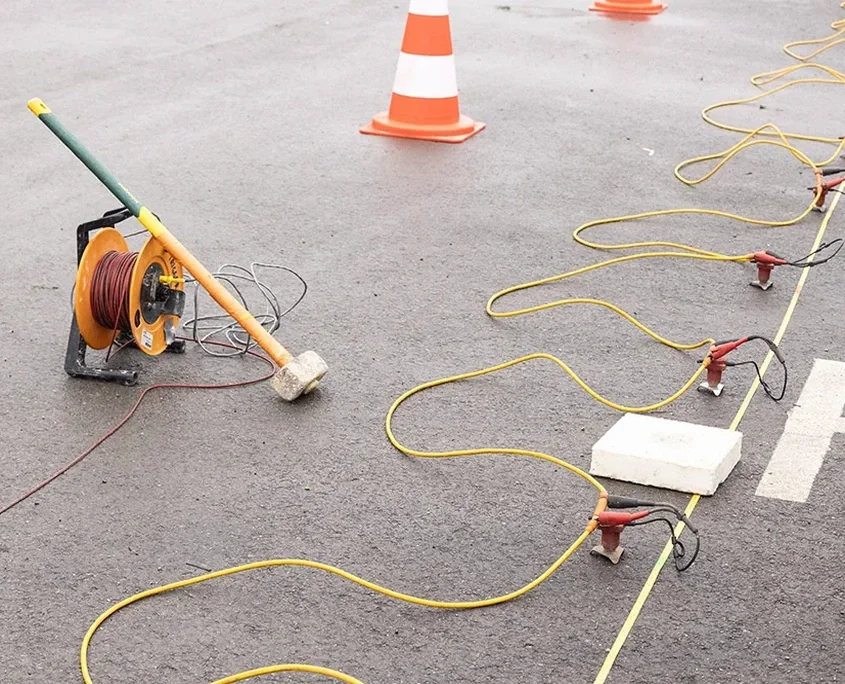

CPT/CPTu-Sondierungen mit Porenwasserdruckmessung und SPT-Bohrungen zur Probenahme in den verflüssigungsrelevanten Tiefen bis 20 m.
Dynamische Laborversuche
Zyklische Triaxialversuche und Korngrößenanalysen zur Bestimmung der zyklischen Scherfestigkeit und des Feinkornanteils der Lippesande.
Numerische Verflüssigungsanalyse
Berechnung des Sicherheitsfaktors gegen Verflüssigung und der zu erwartenden Setzungen für das Bemessungserdbeben nach DIN EN 1998-5.
Geotechnische Beratung und Sanierungskonzepte
Entwicklung von Bodenverbesserungsmaßnahmen wie Rütteldruckverdichtung oder Schottersäulen, falls der Baugrund die geforderten Sicherheiten nicht erreicht.
Gängige Fragen
Wann ist eine Bodenverflüssigungsanalyse in Lünen wirklich erforderlich?
Nach DIN EN 1998-5 immer dann, wenn lockere, wassergesättigte Sande oder Schluffe unterhalb des Grundwasserspiegels anstehen und das Bauwerk in die Bedeutungskategorien III oder IV fällt. In Lünen betrifft das vor allem Projekte in der Lippeaue, auf Auffüllungen alter Industrieflächen oder im Bereich von Altarmen. Auch bei Bauwerken der Kategorie II mit hohem Schadenspotenzial – etwa große Wohnanlagen oder sensible Infrastruktur – ist der Nachweis zu empfehlen, selbst wenn der normative Zwang nicht greift.
Mit welchen Kosten muss ich für eine Bodenverflüssigungsanalyse in Lünen rechnen?
Für ein typisches Projekt im Raum Lünen, das eine Kombination aus CPT-Sondierungen, Laboranalysen und dem rechnerischen Nachweis umfasst, bewegen sich die Kosten je nach Aufschlusstiefe und Probenumfang zwischen €2.480 und €3.480. Der genauere Rahmen hängt davon ab, ob ergänzende Feldversuche wie SPT-Bohrungen oder seismische Messungen nötig werden und wie komplex das Schichtenmodell im Einzelfall ist.
Reicht eine SPT-Bohrung für den Verflüssigungsnachweis in Lünen aus?
Eine SPT-Bohrung allein liefert erste Anhaltswerte, aber in den schluffigen Lippesanden ist die Aussagekraft begrenzt, weil die Schlagzahlen den Feinkornanteil nicht direkt abbilden. Wir kombinieren die SPT mit CPT-Sondierungen, die ein kontinuierliches Profil des Spitzendrucks und der Porenwasserdruckreaktion geben, und ergänzen das durch Sieblinien und Atterberg-Versuche im Labor. Nur so lässt sich der Sicherheitsfaktor belastbar berechnen und das Restrisiko für Setzungen realistisch einschätzen.
