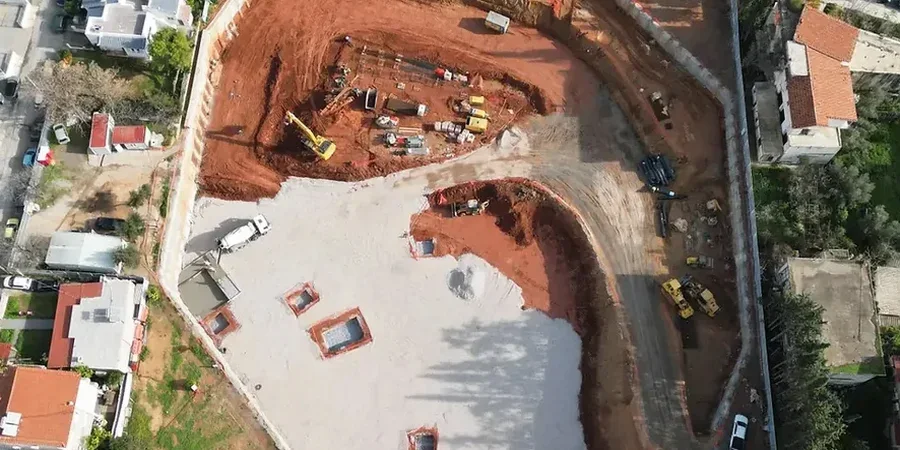

Tiefe Baugruben in Lünen erfordern ein genaues Verständnis der quartären Ablagerungen im Lippetal. Viele Baugrundstücke im Stadtgebiet, besonders entlang der Lippe und ihrer Altarme, weisen heterogene Schichtungen aus Auelehm, Sanden und Kiesen auf. Die Grundwasserstände schwanken jahreszeitlich stark – ein Faktor, der bei jeder geotechnischen Bemessung tiefer Baugruben den entscheidenden Unterschied macht. Für Baugruben mit mehr als 5 m Tiefe, wie sie bei der Unterkellerung von Geschäftshäusern in der Innenstadt oder beim Aushub von Regenrückhaltebecken auftreten, verlangt die DIN 1054 zwingend einen rechnerischen Nachweis der Standsicherheit. Unser Team greift dabei auf lokale Erfahrung mit dem wassergesättigten Lockergestein in Lünen zurück. Ergänzend setzen wir die In-situ-Durchlässigkeit ein, um die Versickerungsfähigkeit unterhalb der Aushubsohle zu quantifizieren, bevor die Wasserhaltung dimensioniert wird.
Der Nachweis der Auftriebssicherheit im Endzustand ist im Tal der Lippe oft bemessungsbestimmend – nicht die Tragfähigkeit des Verbaus selbst.
Technische Details zur Leistung in Lünen
Lokale geotechnische Bedingungen in Lünen
Lünen liegt im Bereich der Münsterländer Kiessandzugrinne, deren Sedimente teils nur mäßig verdichtet sind. In solchen locker gelagerten Sanden kann schon eine geringe hydraulische Gradientenänderung ein Ausspülen von Feinanteilen auslösen – ein Szenario, das beim Aushub ohne ausreichende Grundwasserabsenkung rasch zu Erosionsnestern und Verbauversagen führt. Dazu kommt die Gefahr von hydraulischem Grundbruch, wenn die Auftriebskräfte unter einer gering durchlässigen Schicht unterschätzt werden. Im Bereich alter Altarme der Lippe, die in Karten von 1842 noch verzeichnet sind, trifft man zudem auf organische Weichschichten mit sehr niedriger Scherfestigkeit. Die geotechnische Bemessung tiefer Baugruben muss deshalb immer eine Sensitivitätsanalyse für veränderliche Grundwasserstände einschließen, sonst wird aus einer Baugrube schnell ein ungewolltes Dock.
Unsere Leistungen
Die geotechnische Bemessung einer tiefen Baugrube in Lünen umfasst mehrere Leistungsphasen, die wir aus einer Hand koordinieren. Von der ersten Baugrunderkundung bis zur ausführungsreifen Statik arbeiten wir nach dem bewährten Schema der DIN 4020.
Standsicherheitsnachweis für den Verbau
Berechnung der äußeren und inneren Tragfähigkeit von Trägerbohlwänden, Spundwänden und Bohrpfahlwänden mit allen erforderlichen Nachweisen gegen Geländebruch, Materialversagen und Abheben.
Grundwasserhaltung und Auftriebssicherheit
Dimensionierung von Restwasserhaltungen und Nachweis der Auftriebssicherheit für die Bau- und Endzustände. Inklusive instationärer Grundwassermodelle für Baugruben in Lippnähe.
Verformungsarme Baugruben in innerstädtischer Lage
Spezielle Bemessungskonzepte mit verformungsarmen Verbauarten und Unterfangungen zum Schutz angrenzender Bebauung in der Lüner Altstadt.
Gängige Fragen
Welche Bodenkennwerte benötigen Sie für die Bemessung einer tiefen Baugrube in Lünen?
Wir brauchen mindestens die Wichte, die effektiven Scherparameter (Reibungswinkel und Kohäsion) sowie die Steifemoduln aller anstehenden Schichten. Diese Daten liefern unsere Drucksondierungen und Laborversuche nach DIN EN ISO 17892. Für die Wasserhaltung sind zusätzlich die Durchlässigkeitsbeiwerte der rolligen Schichten entscheidend, die wir über Pumpversuche oder Laboranalysen bestimmen.
Welches Berechnungsprogramm setzen Sie für tiefe Baugruben ein?
Wir arbeiten mit der Finite-Elemente-Software Plaxis 2D und 3D sowie mit ZSoil. Für einfachere Nachweise, etwa bei überschnittenen Bohrpfahlwänden, kommen analytische Verfahren nach den Empfehlungen des Arbeitskreises «Baugruben» (EAB) zum Einsatz. Die Wahl des Werkzeugs richtet sich nach der Komplexität des Baugrunds und der Verbaukonstruktion.
Welche Normen gelten für die geotechnische Bemessung in Lünen?
Maßgebend sind der Eurocode 7, Teil 1 (DIN EN 1997-1:2014-03), die nationale Ergänzungsnorm DIN 1054:2021-04 sowie die DIN 4084 für Geländebruchberechnungen. Für die Ausführung von Verbauarbeiten ist die DIN 18303 (VOB Teil C) relevant. Alle Nachweise folgen dem Teilsicherheitskonzept mit den Beiwerden aus dem nationalen Anhang.
Was kostet eine geotechnische Bemessung für eine tiefe Baugrube?
Die Kosten für eine geotechnische Bemessung tiefer Baugruben in Lünen bewegen sich typischerweise zwischen 2.110 und 7.550 Euro. Der genaue Betrag hängt vom Umfang der erforderlichen Finite-Elemente-Berechnungen, der Anzahl der Lastfälle und der Komplexität des Baugrundmodells ab. Nach Vorlage der Baugrunddaten und des Verbauentwurfs erhalten Sie ein Festpreisangebot. Mehr Info.
